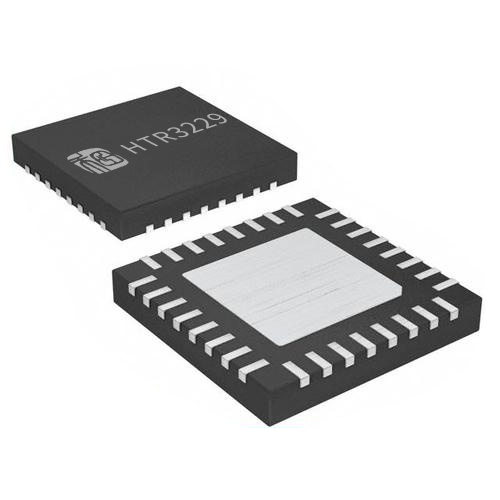

HTR3229

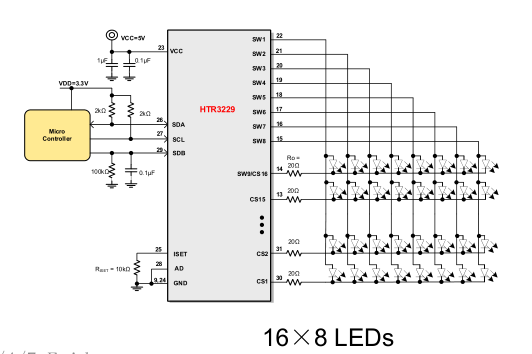

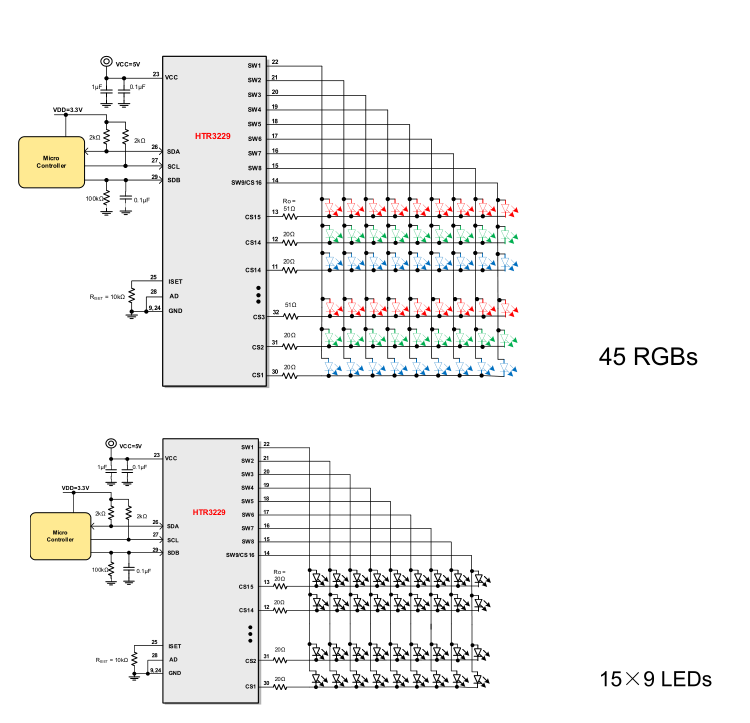

16x8或15×9陣列 LED 驅動器擴展器
HTR3229是一款通過1MHz的I2C接口進行編程的支持16×8或15×9陣列的LED驅動芯片，每路LED都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
另外，每個LED的開路和短路狀態都能被檢測，HTR3229能夠把開路和短路信息存儲在Open-Short寄存器組中。這個寄存器組允許MCU通過I2C接口讀取用以告訴MCU這些LED燈是否是在開路或者短路狀態以及位置信息。

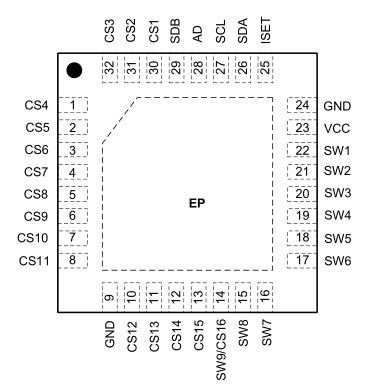

HTR3229的工作電壓在2.5V到5.5V之間，并且關斷電流和工作電流都非常小。HTR3229支持QFN-32(4mm×4mm)封裝，可在2.7V到5.5V和-40°C to+125°C下工作
| 價格:￥0.00 | 庫存99999 |
數量:
|
特點
| 應用
|
